Je fabrique des purificateurs d'air pour lutter pour un air de meilleure qualité et une solidarité sanitaire ! Sur cette page vous trouverez des plans et des photos :)

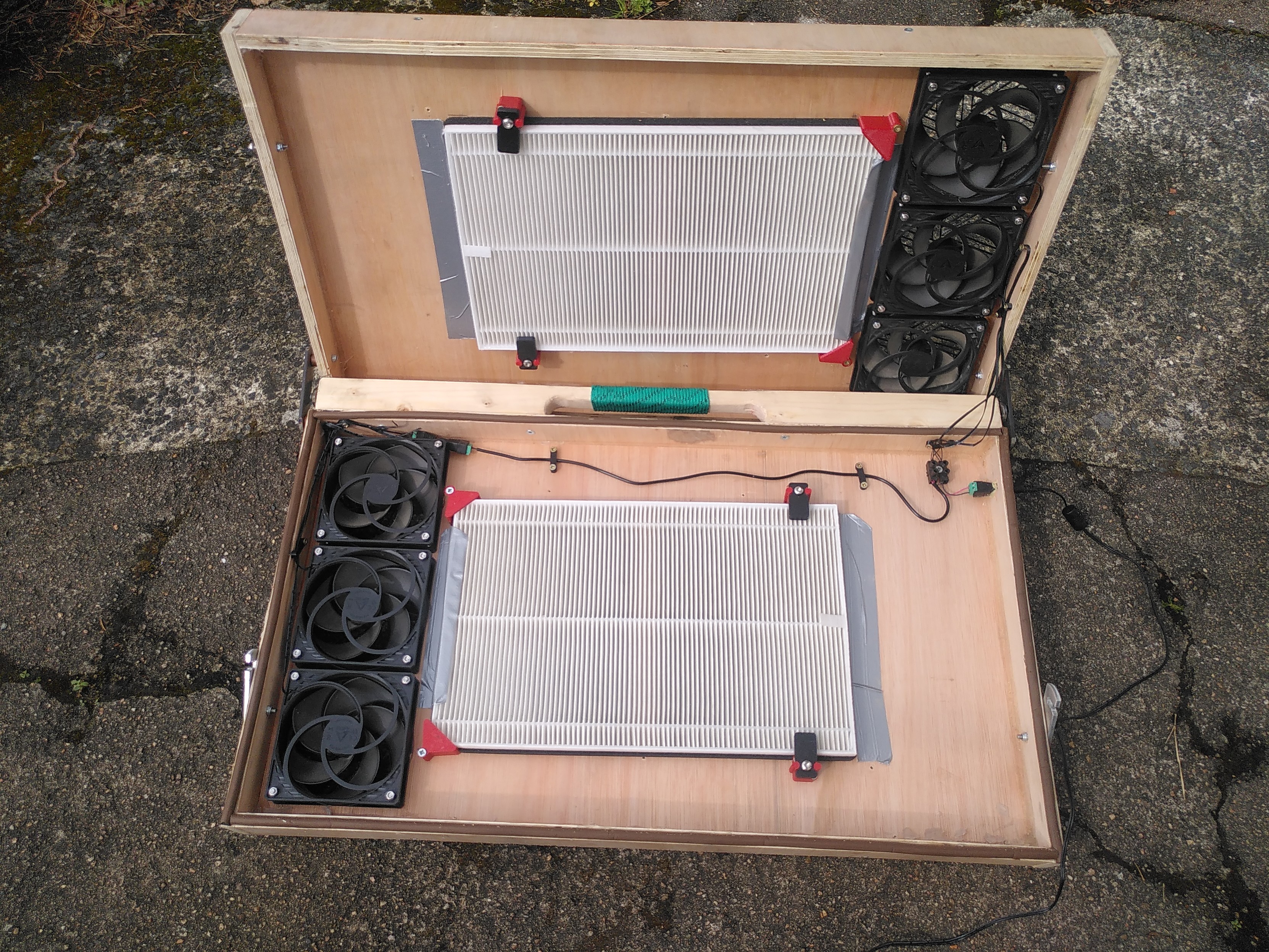

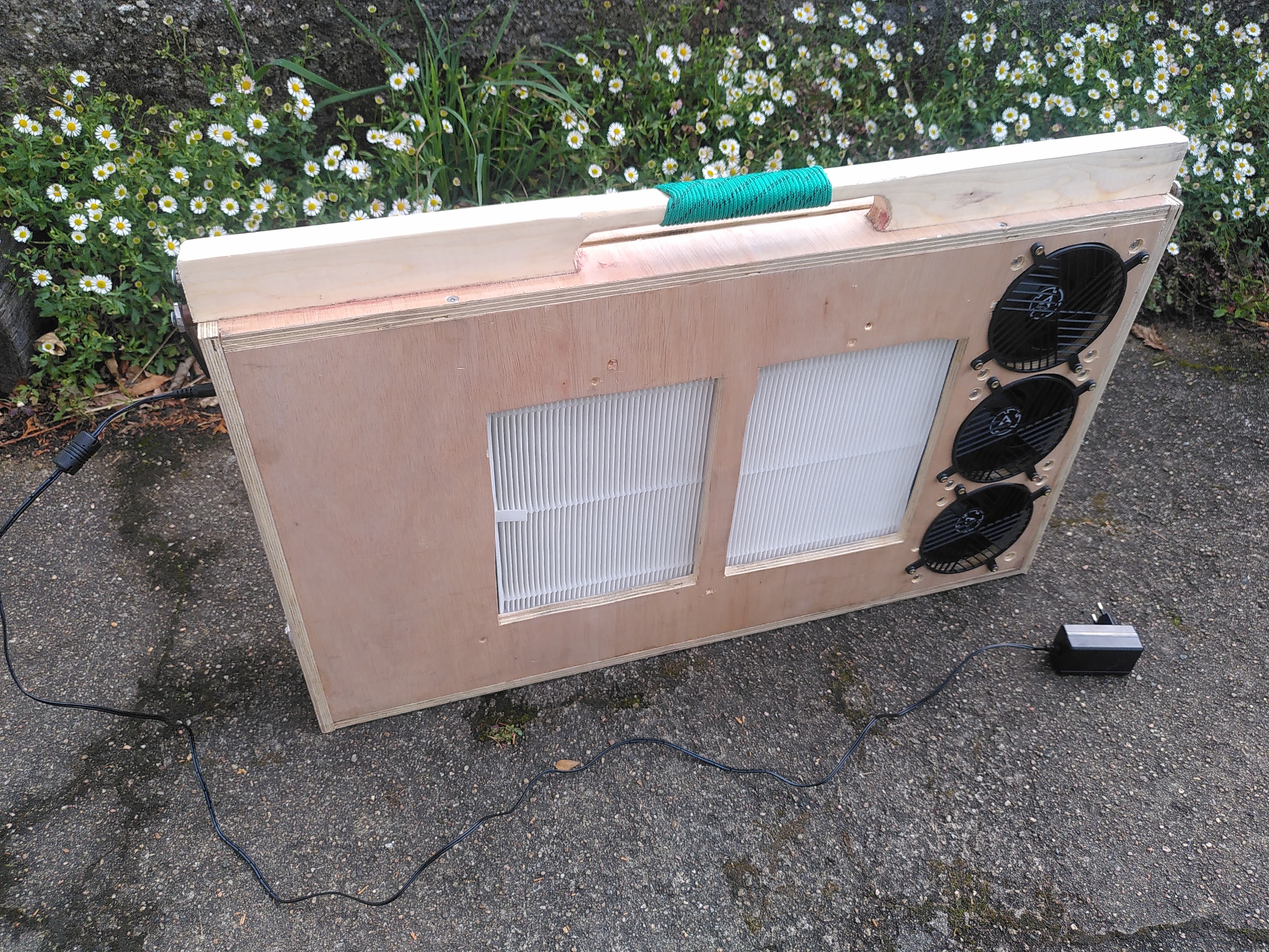

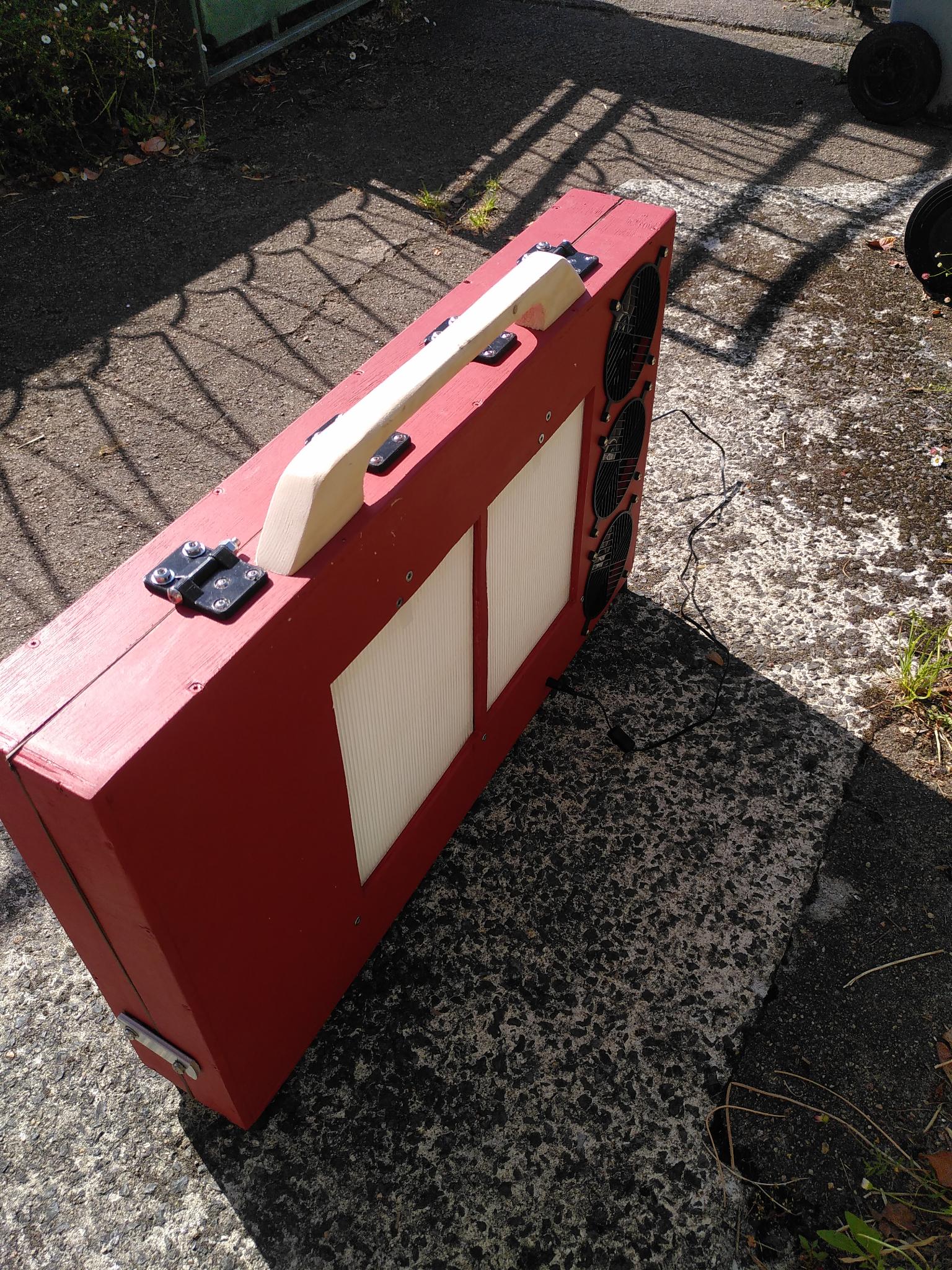

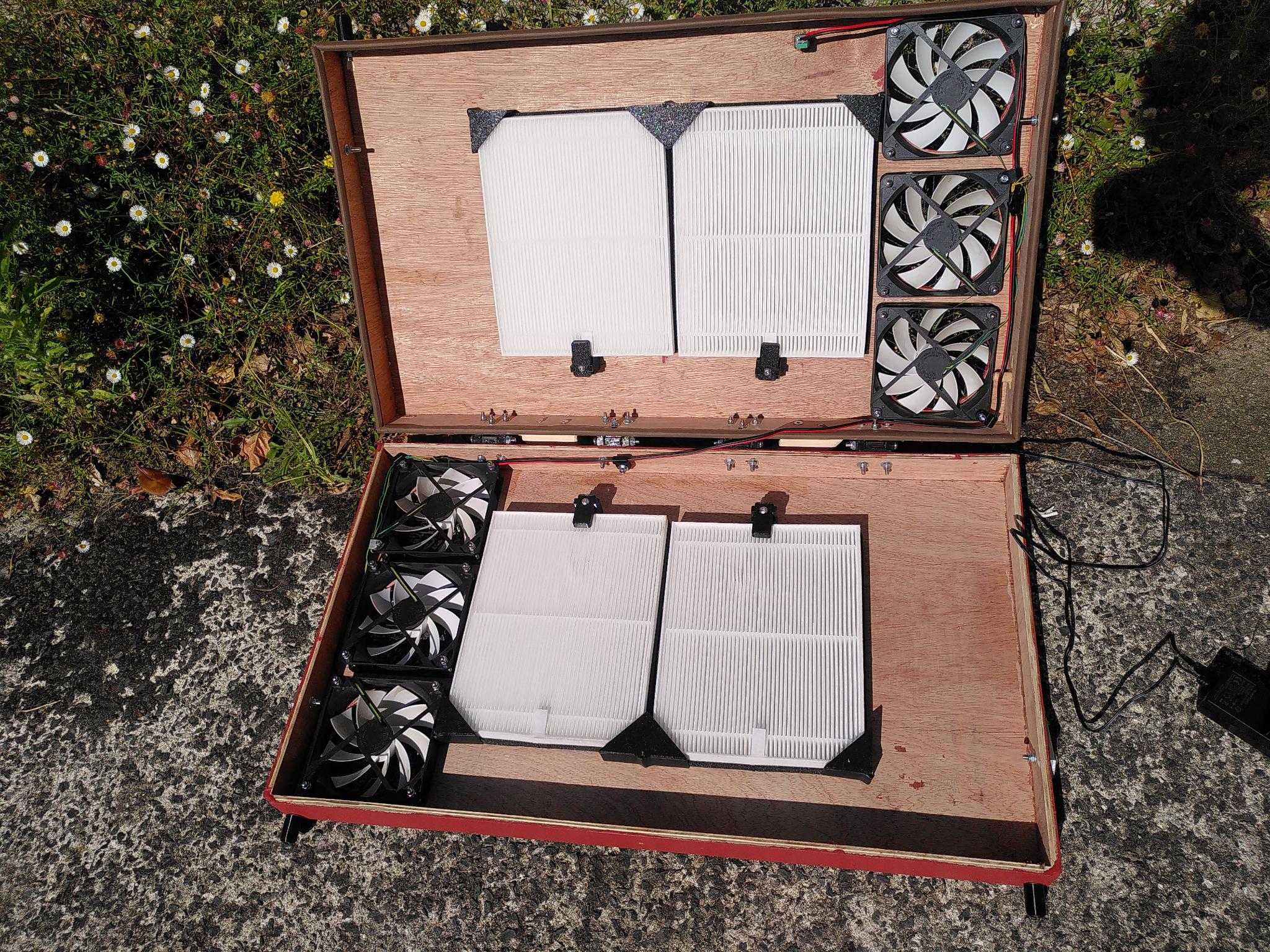

Tout d'abord, voici le résultat:
Je dessine tout en amont sur FreeCAD, voici le fichier paramétrique :Modèle FreeCAD. Dessus il y a le modèle total, avec les plans à plat des planches de bois à découper. Par exemple, pour du contreplaqué de 8mm ça donne ça:

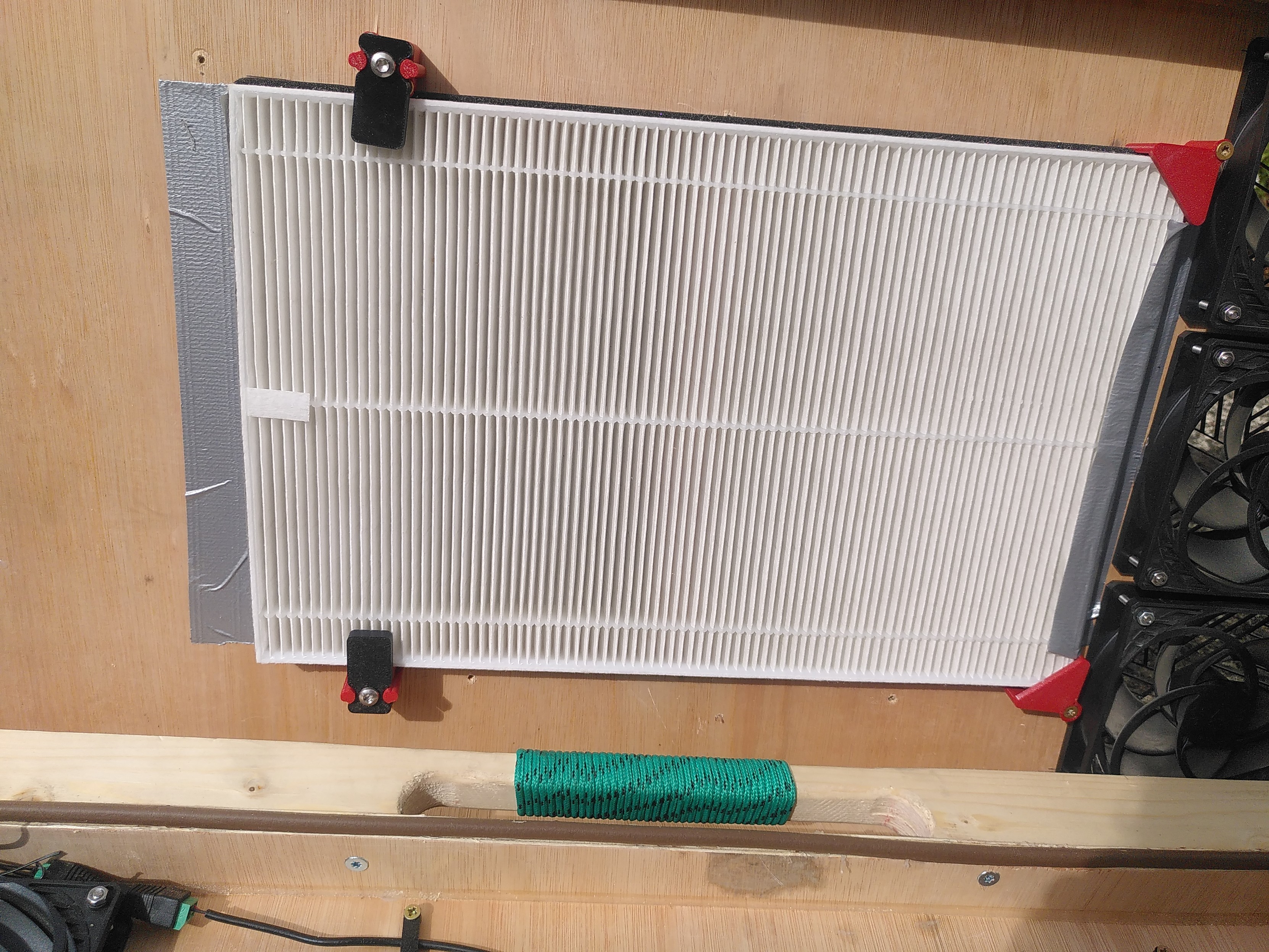

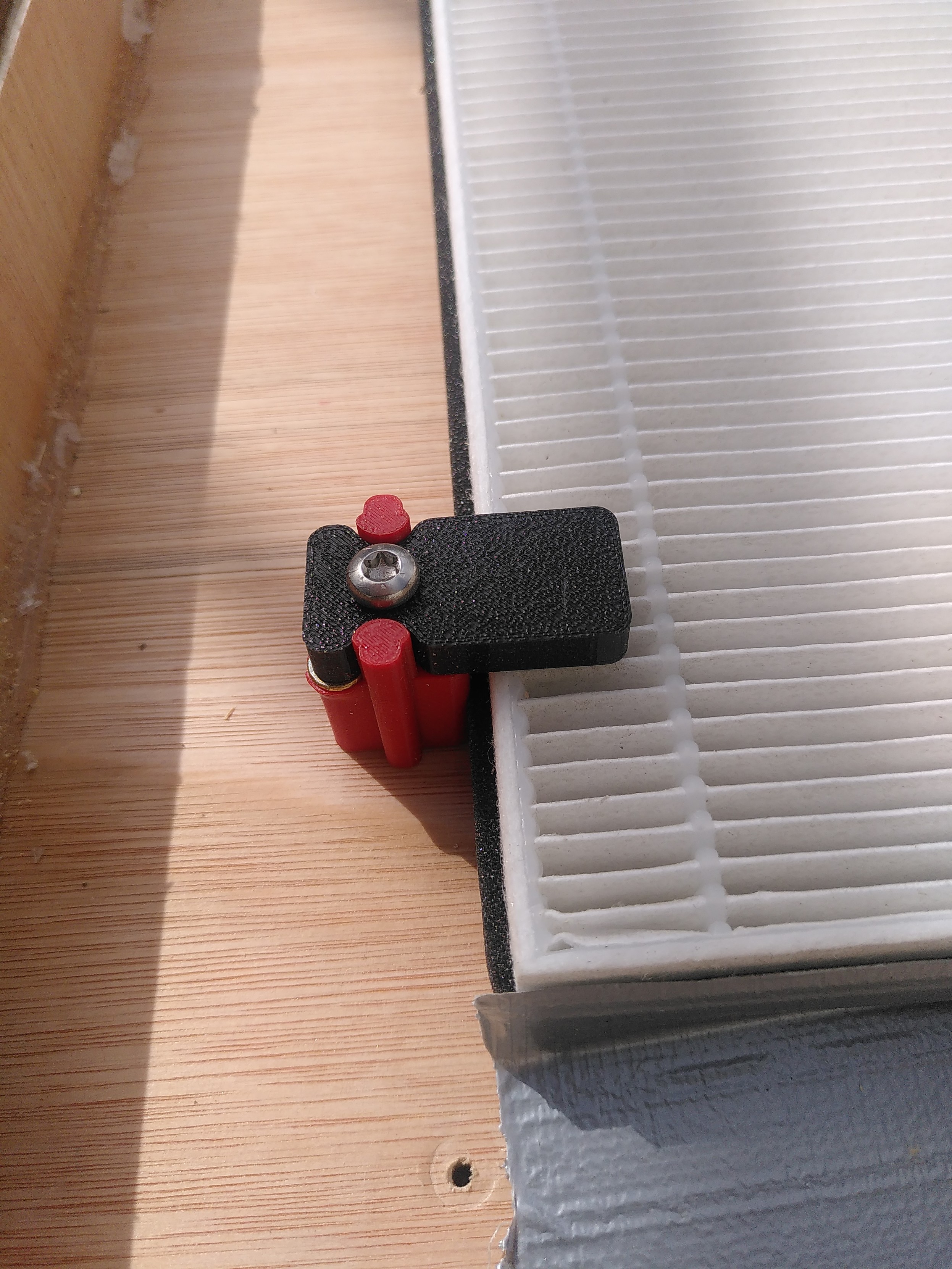

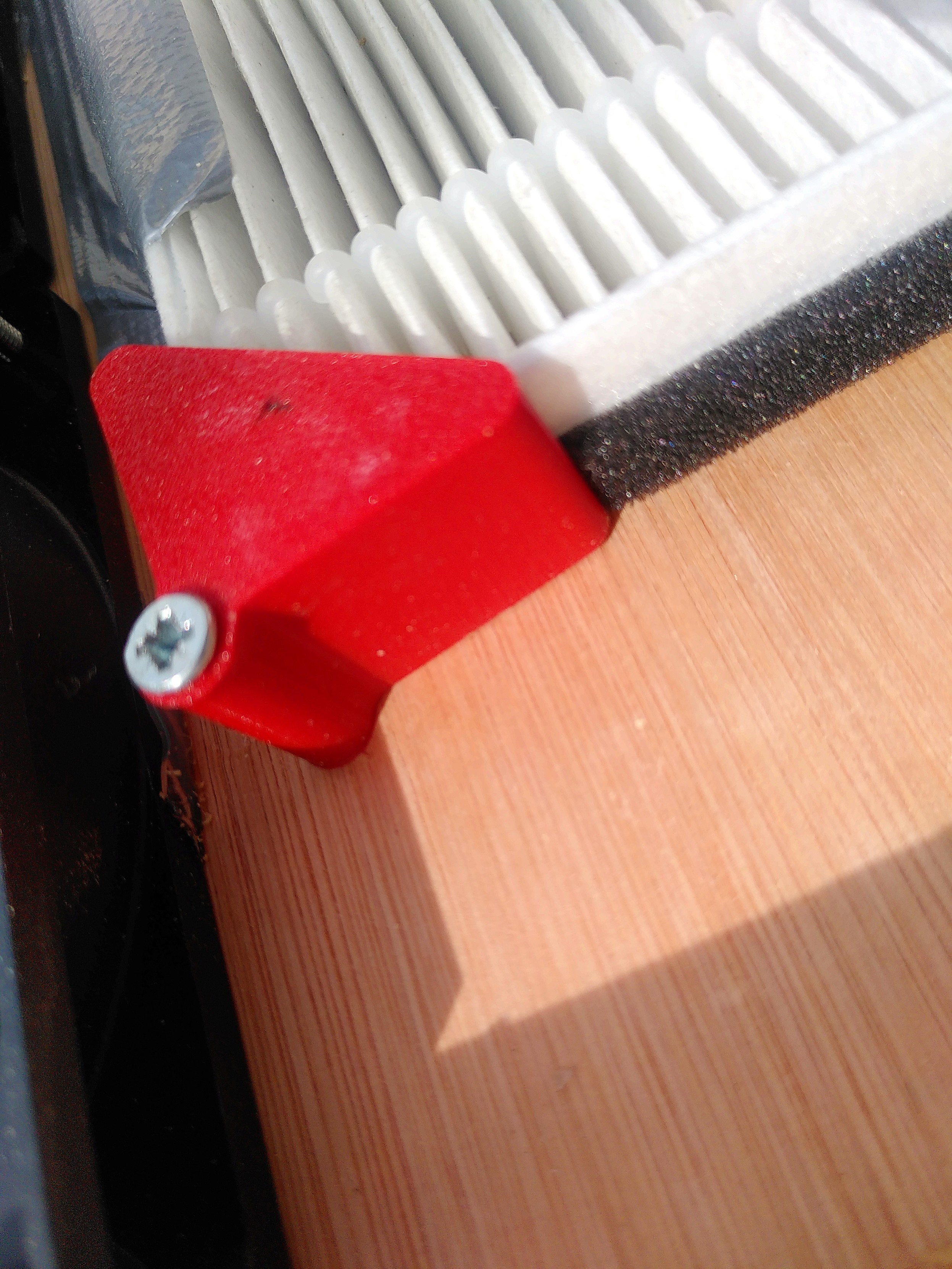

Il y a des pièces imprimées en 3D inclus dans le modèle. Mais sinon voici les pièces pour des filtres de 20mm d'épaisseur: Cale double, Cale simple, Taquet fixe et Taquet mobile.
L'alimentation est une alimentation sur secteur 12V 2A, qui se branche sur la boite avec une prise jack.
J'ai fini en mettant des points de silicone pour étanchéifier et sur le pourtour de l'ouverture j'ai mis un joint de fenêtre adhésif.
Si vous avez des questions ou besoin de pluss de conseils, n'hésitez pas à m'écrire sur Mastodon (@Dykecyclette@eldritch.cafe) ou par mail spoune [@] disroot [.] org
